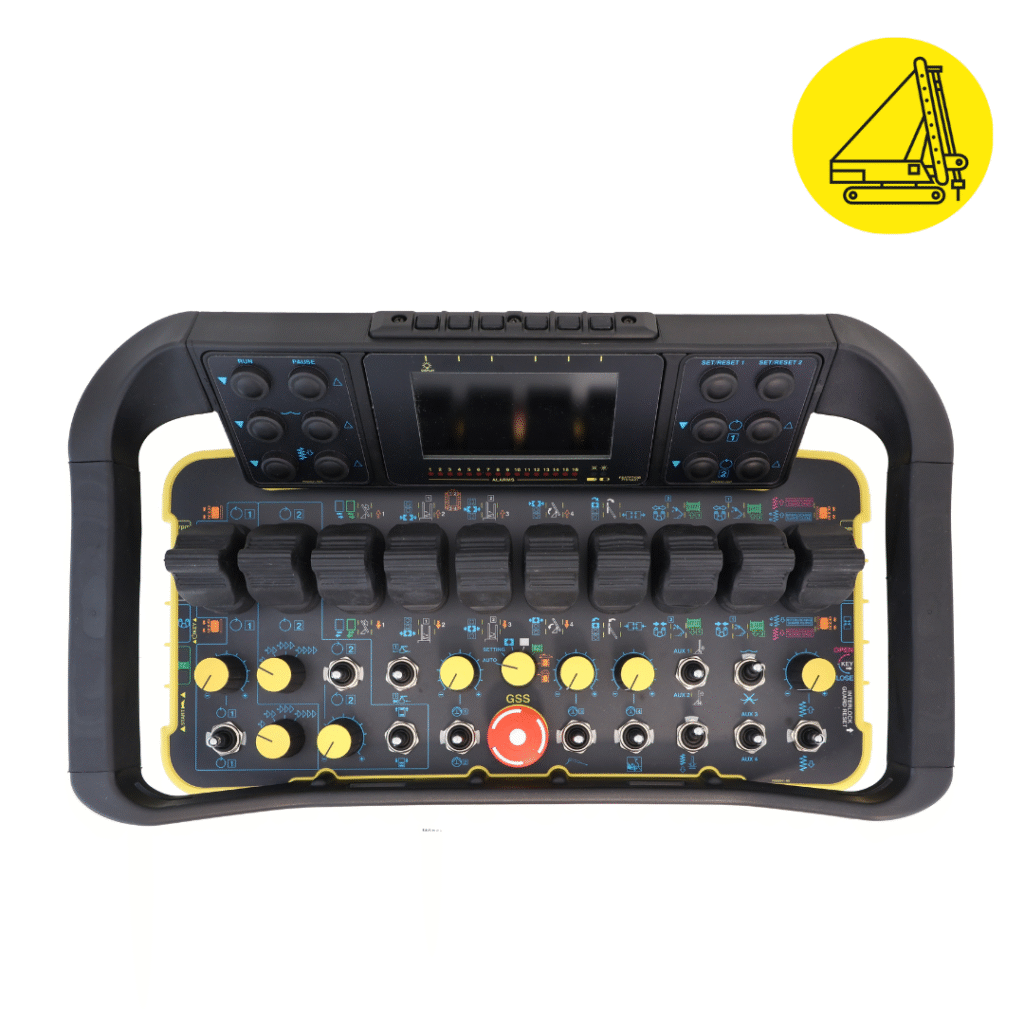

Dynamic FJB

Für Anwendungen unter schwierigen Einsatzbedingungen wird die Sendeeinheit FJB empfohlen.
Diese ist mit vielen Steuerbefehlen vielseitig konfigurierbar. Sie zeichnet sich durch große Robustheit aus, eine gewohnte Eigenschaft der AUTEC Produkte. Für diese Steuereinheit wurde ein spezielles, sehr komfortables Tragesystem entwickelt. Das FJB bietet bis zu 12 Proportional- und bis zu 64 Digitalfunktionen mit optionaler Rückmeldung, wobei die von der Maschine kommenden Informationen auf einem Farbgrafikdisplay oder über LEDs an der Befehlstafel angezeigt werden können.

Offerte anfordern

Wir erstellen Ihnen die Offerte innerhalb von einem Arbeitstag.

Kundenspezifische Produkte

Optionen

Rückmeldeinformation

7″-TFT-LCD-Display (800×480 Pixel, 65536 Farben)

Das 7″-Display ist ideal für die Anzeige zahlreicher Betriebsparameter der ferngesteuerten Maschine. Es ist über CODESYS oder Jmobile programmierbar und ermöglicht dem Kunden eine umfangreiche Konfigurierbarkeit des Systems. Zur Interaktion stehen sechs Tasten zur Verfügung. Darüber hinaus ist ein optionaler Encoder erhältlich, der die Navigation erleichtert.

Rückmeldeinformation

4,3″-TFT-LCD-Display (480×270 Pixel, 65536 Farben)

Das Display zeichnet sich durch extreme Helligkeit und Ablesbarkeit auch unter besonders sonnigen Bedingungen aus. Es ist über CODESYS oder Jmobile programmierbar. Es verfügt über 16 Signalisierungs-LEDs und für oder sechst Tasten (je nach Modell) zur Interaktion. Darüber hinaus ist ein optionaler Encoder erhältlich, der die Navigation erleichtert.

Rückmeldeinformation

LED-Matrix (32 Led)

Es stehen 32 Signal-LEDs zur Verfügung. Die Lichtintensität kann individuell angepasst werden, und ein NIGHT & DAY-Modus ist ebenfalls verfügbar.

Rückmeldeinformation

LED am Bedienfeld

Es besteht die Möglichkeit, LEDs auf dem Bedienfeld anzubringen, um Rückmeldungen über bestimmte Bewegungen/Auswahlmöglichkeiten an der Maschine zu geben.

Steuerungsvarianten

Kabelsteuerung

Es ist möglich, die Sendeeinheit über ein Kabel mit der Basiseinheit (Empfänger) zu verbinden und so die Funkverbindung durch eine kabelgebundene Verbindung zu ersetzen.

Signalgeber

Externer Summer

Externer Summer mit entsprechend hohem Schallpegel

Signalgeber

Null-G-Sensor

Sensor, der bei einem Umkippen oder Aufprall des Senders auf dem Boden aktiviert wird.

Schutzfunktionen

IR Sensor

Es besteht die Möglichkeit, den Wirkungsbereich der Fernbedienung durch den Einbau eines Infrarot-Systems einzuschränken.

Schutzart

Seewasserfeste Ausführung

Die Komponenten und die Fernbedienung sind in seewasserfester Ausführung behandelt, die einen dauerhaften Schutz Schutz vor Korrosion und Schäden durch Salz und Feuchtigkeit gewährleistet.

Technische Daten
Downloads

Senderausführung	Kreuzhebel (Meisterschalter), Linearhebel
Spannungsversorgung	7,4 Vdc (Li-ion) 7,2 Vdc (NiMH)
Hammingdistanz	≥ 15
Frequenzband	863-870 MHz (256 Kanäle) – 915 MHz (260 Kanäle) 447 MHz (32 Kanäle) – 434 MHz (64 Kanäle) 429 MHz (40 Kanäle)
Typische Reichweite	100 m
Betriebsdauer mit geladenem Akku (bei 20°C) ohne Display	35 h (Li-Ion Batterie)
Betriebsdauer mit geladenem Akku (bei 20°C) mit Display	8 h (Batterie LPM04 und 4,3”-Farbdisplay)
Sicherheitseinstufung der STOPP-Funktion (EN ISO 13849-1 / EN IEC 62061)	bis PL e, Kat. 4 / SIL 3
Schutz vor ungewollten Bewegungen der Aktuatoren aus der Ruheposition UMFS (EN ISO 13849-1 / EN IEC 62061)	bis PL d, cat. 3 / SIL 2
Schutzart	IP65 (NEMA 4)
Abmessungen:	426 x 243 x 214 mm
Gewicht	5,5 kg
Funk-Serie	DYNAMIC
Hersteller	AUTEC
Produktegruppe	Funkfernsteuerung

Downloads

Autec Dynamic Dynamic+ Dynamic+P 3,82 MB

Herunterladen

Passende Empfänger

Klicken Sie auf das Produktbild, um mehr Informationen zu erhalten.

Benötigen Sie Unterstüzung bei der Auswahl der passenden Geräte? Zögern Sie nicht, uns zu kontaktieren.

+41 55 283 33 17

Dynamic CRX

kompakter CAN-Empfänger
Versorgungsspannung 8-30 VDC
12 analoge, 64 digitale über CANopen, 4 digitale MOSFET
Abgang Empfänger personalisierbar mit mit Leitung, M12 Stecker oder 10-poligem Stecker

Dynamic ARX

kompakte Empfangseinheit mit definierten Ausgängen
8-30 VDC
bis zu 8 analoge (Spannung) und 16 analoge PWM (8 bi-direktionale Achsen), maximal 16 digitale, auf Anfrage auch über CANopen verfügbar
Abgang personalisierbar mit Direktverdrahtung auf Magnetventile oder mit 32-, 40-, 50-, 72-poligem Stecker

Dynamic ARM

Konfigurierbare Empfangseinheit
bis zu 12 analoge (Spannung) oder 24 analoge PWM (12 bi-direktionale Achsen), bis zu 64 digitale, auch über CANopen Schnittstelle verfügbar
Abgang personalisierbar mit Stecker 32-, 40-, 50-, 72-polig oder auf Anfrage

Dynamic ADD

Empfänger mit modularer Ausführung für verschiedene Erweiterungskarten (Relais, MOSFET).
8-30 VDC
bietet sowohl Spannungs- als auch PWM-Ausgänge sowie eine CAN/CANopen-Schnittstelle
Insgesamt bis zu 12 Analog- und 64 Digitalausgängen. Mit 16 Analogeingängen (Spannung oder Strom)
Abgang personalisierbar mit Stecker 32, 40, 50 oder 72 pol. oder auf Anfrage
